氯离子腐蚀：多面“腐蚀魔头”的化学阴谋与破解之道

氯离子腐蚀：多面“腐蚀魔头”的化学阴谋与破解之道

在众多工业领域及日常生活环境中，金属材料广泛应用于各类设施与设备。然而，金属腐蚀问题一直是影响其使用寿命和安全性的关键因素。在诸多引发金属腐蚀的因素中，氯离子腐蚀表现得尤为突出，给工业生产和基础设施维护带来了严峻挑战。

氯离子广泛存在于海水、土壤、工业废水以及一些特定的化工生产环境中。其对金属材料的侵蚀作用不仅会导致金属结构的损坏，还可能引发安全事故，造成巨大的经济损失。因此，深入了解氯离子腐蚀的机制、影响因素及有效的防护措施，对于保障各类设施的安全稳定运行具有重要意义。

一、氯离子腐蚀的化学反应机制：微观世界的“侵蚀密码”

氯离子（ Cl⁻ ）在腐蚀过程中扮演着极为活跃的角色。对于常见金属如钢铁，其腐蚀反应通常从金属表面的阳极氧化开始。

• 阳极区域： 铁原子（ Fe ）失去电子变成亚铁离子（ Fe²⁺ ）进入溶液：

• Fe - 2e⁻ → Fe²⁺

• 阴极区域： 由于溶液中存在溶解氧，会发生氧的还原反应：

  O₂ + 2H₂O + 4e⁻ → 4OH⁻

当溶液中有氯离子存在时，情况变得更为复杂。

氯离子半径小、活性高，具有很强的穿透能力。它能够破坏金属表面原本形成的钝化膜（这层钝化膜在正常情况下可以阻止金属进一步被氧化）。氯离子通过吸附在钝化膜表面，与金属离子形成可溶性的络合物，导致钝化膜局部溶解，从而暴露出新鲜的金属表面，加速阳极溶解过程。

例如，在不锈钢中，铬（ Cr ）元素会在表面形成一层致密的 Cr₂O₃ 钝化膜，阻止金属与外界环境接触。但当氯离子存在时，它会与 Cr³⁺形成络合物 $[[CrCl₆]³⁻，使得钝化膜被破坏，引发不锈钢的点蚀等局部腐蚀现象。从微观角度看，氯离子的存在改变了金属表面的电化学平衡，促使腐蚀反应加速进行，这是氯离子腐蚀的核心化学反应机制。

二、氯离子腐蚀的常见类型：多面“腐蚀杀手”的肆虐方式

（一）点蚀：金属表面的“隐形炸弹”

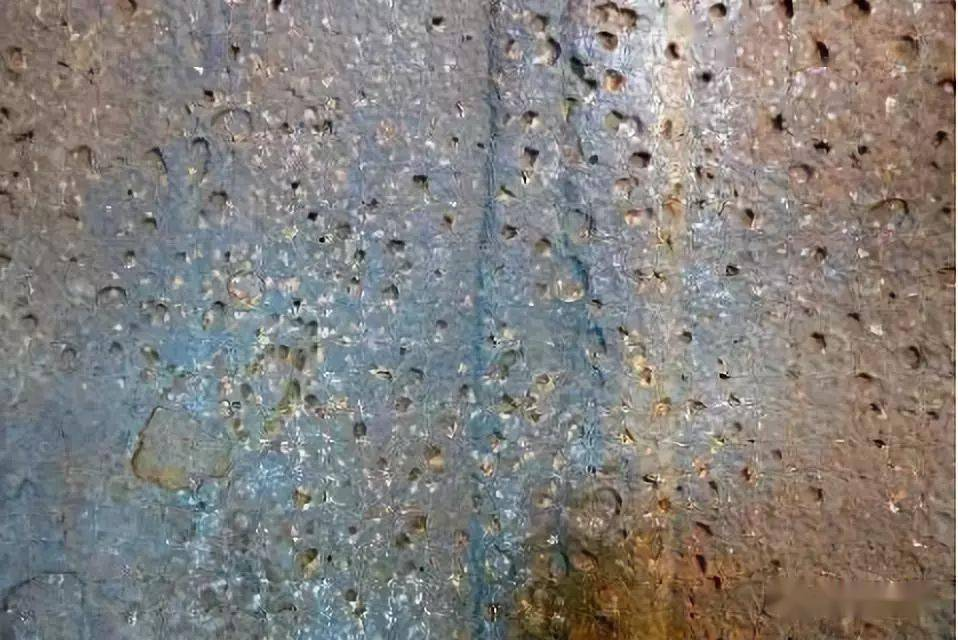

点蚀，也称为小孔腐蚀，是氯离子腐蚀中较为常见且具有隐蔽性的一种类型。在含有氯离子的溶液中，金属表面的某些局部区域由于钝化膜的缺陷或其他原因，氯离子优先吸附并破坏钝化膜。一旦钝化膜被局部破坏，就形成了一个微小的阳极，而周围大面积未被破坏的钝化膜区域成为阴极，构成了一个腐蚀微电池。

由于阳极面积远小于阴极面积，阳极电流密度很大，使得腐蚀在这个微小区域迅速向深处发展，形成小孔。这些小孔初期可能难以被发现，但随着时间推移，会逐渐加深、扩大，最终可能穿透金属，严重影响金属结构的强度。例如在海洋环境中的船舶外壳，长期与海水接触，海水中高浓度的氯离子容易引发点蚀。一旦点蚀发生，可能在船体内部不易察觉的地方持续发展，当发现时，可能已经对船舶的安全航行构成威胁。

（二）缝隙腐蚀：隐蔽角落的“侵蚀黑手”

缝隙腐蚀通常发生在金属与金属或金属与非金属的连接处，如垫片、螺栓、铆接处等存在的缝隙。当含有氯离子的溶液进入这些缝隙后，由于缝隙内溶液的流动受到限制，氧气补充困难，形成了氧浓差电池。缝隙内缺氧区域成为阳极，发生金属溶解，而缝隙外富氧区域为阴极。

同时，氯离子在缝隙内不断积累，进一步加速了腐蚀过程。缝隙腐蚀的特点是腐蚀集中在缝隙内部及其周围，随着腐蚀产物的堆积，缝隙内的介质环境变得更加恶劣，腐蚀速率不断加快。在一些工业设备的法兰连接处，如果密封不良，含有氯离子的工艺流体就容易进入缝隙，引发缝隙腐蚀，导致设备泄漏等问题。

（三）应力腐蚀开裂：“内外夹击”下的金属崩溃

应力腐蚀开裂是氯离子腐蚀与拉应力共同作用的结果。金属在拉应力的作用下，内部晶体结构发生畸变，位错密度增加，使得金属表面的能量状态升高，更易发生腐蚀反应。当环境中存在氯离子时，氯离子会优先吸附在金属表面的缺陷或应力集中区域，破坏钝化膜，引发点蚀或缝隙腐蚀。

随着腐蚀的进行，腐蚀坑或裂纹尖端在拉应力的作用下不断扩展，最终导致金属材料突然断裂。这种腐蚀类型具有很强的破坏性，往往在没有明显预兆的情况下发生。例如在石油化工行业中，一些承受高压的管道，如果输送的介质中含有氯离子，同时管道又受到安装应力或内部压力产生的拉应力，就容易发生应力腐蚀开裂，一旦管道破裂，可能引发严重的安全事故。

三、影响氯离子腐蚀性的关键因素：腐蚀程度的“调控旋钮”

（一）氯离子浓度：腐蚀的“加速引擎”

氯离子浓度是影响其腐蚀性的重要因素之一。一般来说，溶液中氯离子浓度越高，金属腐蚀速率越快。当氯离子浓度增加时，更多的氯离子能够参与破坏金属表面的钝化膜，并且在腐蚀微电池中，高浓度的氯离子会增强阳极溶解反应的驱动力。

例如在海水环境中，海水中氯离子含量约为 19,000 mg/L，远高于淡水，这使得海洋环境中的金属结构物更容易受到腐蚀。研究表明，对于碳钢在含氯离子的溶液中，当氯离子浓度从 100 mg/L 增加到 1000 mg/L 时，腐蚀速率可能会提高数倍。在一些工业生产中，如氯碱工业、造纸工业等，生产过程中产生的废水中含有较高浓度的氯离子，如果未经处理直接排放，会对周边的金属基础设施造成严重腐蚀威胁。

（二）溶液 pH 值：酸碱环境的“腐蚀天平”

溶液的 pH 值对氯离子腐蚀性也有显著影响。在酸性环境下，氢离子（ H⁺ ）浓度较高，会促进金属的阳极溶解反应，同时也有利于氯离子破坏钝化膜。

当 pH 值较低时，金属表面的腐蚀产物可能会以可溶盐的形式存在，无法形成有效的保护膜，从而加速腐蚀过程。例如在 pH 值为 4–5 的含氯离子溶液中，钢铁的腐蚀速率明显高于中性环境。而在碱性环境下，金属表面可能会形成一些氢氧化物沉淀，这些沉淀在一定程度上可以阻止氯离子与金属的接触，减缓腐蚀。但当碱性过强时，某些金属如铝等可能会发生碱性腐蚀。对于大多数金属在含氯离子溶液中的腐蚀，中性至弱酸性环境下氯离子的腐蚀性表现得较为突出。

（三）温度：化学反应的“催化剂”

温度升高会加快化学反应速率，氯离子腐蚀也不例外。随着温度的上升，溶液中离子的扩散速度加快，金属表面的腐蚀反应动力学过程加速。一方面，温度升高使得金属原子的活性增强，更容易失去电子发生阳极氧化；另一方面，氯离子在高温下对钝化膜的破坏能力也增强。

例如在化工生产中，一些高温工艺过程中使用的设备，如果接触含有氯离子的介质，在高温环境下腐蚀速率会显著增加。研究数据显示，对于碳钢在含氯离子的水溶液中，温度每升高 10℃，腐蚀速率可能会增加 20%–30%。但当温度升高到一定程度时，可能会使溶液中的溶解氧含量降低，在一定程度上又会影响阴极的吸氧腐蚀反应，从而对腐蚀速率产生复杂的影响。

四、氯离子腐蚀的防护策略：抵御腐蚀的“坚固盾牌”

（一）材料选择：从源头筑牢防线

选择合适的耐氯离子腐蚀材料是预防腐蚀的重要措施：

1. 不锈钢与镍基合金： 选用 316L 不锈钢（添加了钼元素，增强抗点蚀性能）或哈氏合金等镍基合金，在含氯离子高温高压强腐蚀环境下具有良好耐蚀性。

2. 合金化处理： 根据环境对金属进行合金化处理，添加 Cr、Mo、N 等元素优化组织结构。

3. 钛材应用： 钛材在常温中性环境中对氯离子腐蚀性极低。钛在空气中可自发形成致密氧化膜（ TiO₂ ），在湿氯气或中性氯化物溶液中稳定性极高且化学性质惰性。

（二）涂层防护：给金属穿上“防护服”

有机涂层（如环氧树脂漆、聚氨酯漆）能在金属表面形成隔离层。此外，在恶劣腐蚀环境下可采用热喷涂涂层（如喷涂锌、铝等金属），利用牺牲阳极保护作用配合有机封闭涂层，能有效提升金属使用寿命。

（三）缓蚀剂应用：腐蚀反应的“抑制剂”

添加缓蚀剂可显著降低腐蚀速率：

• 无机缓蚀剂： 如铬酸盐、亚硝酸盐等，通过形成钝化膜阻止腐蚀。

• 有机缓蚀剂： 如咪唑啉类、胺类等，通过吸附在金属表面改变电荷分布及活化能来抑制腐蚀。根据实际介质环境优化选择缓蚀剂类型及浓度。
